Tutorial AutoCAD : Cara Membuat Mur Baut Bag. 2

Rabu, Februari 18, 2015  No comment
Salam. Selamat datang kembali di sambungan dari tutorial sebelumnya. Cara Membuat Mur Baut.
Kita masih akan berkutat dalam pembuatan mur baut, menggunakan aplikasi Autocad. Baiklah ya , kita langsung saja, ke pokok pembahasannya...

Langkah berikutnya…

Mari kita buat ulir dalam mur baut. Dengan memanfaatken perintah Helix.

Buka projek file jika memperaktekan tutorial sebelumnya. Posisikan seperti ini. view style SW Isometric.

Ketikan HELIX pada commandline, ENTER. Klik di titik pusat lingkaran.

Klik arahkan ke kanan beri jarak radius 3. ENTER.
Ini adalah radius untuk lingkaran helix yang bawah.

Perhatikan pada commandline. Ada perintah “specify Top radius or diameter” disini kita disuruh untuk menentukan radius bagian atas dari helix.  Masukan jarak yang sama yaitu 3. Lalu ENTER.

Setelah mengeteikan 3 arahkan kursor ke atas. Sekarang mari kita tentukan berapa putaran helix. Dengan cara klik kanan pilih TURN masukan nilai 10.  dan untuk tinggi helik masukan jarak 10 ENTER.

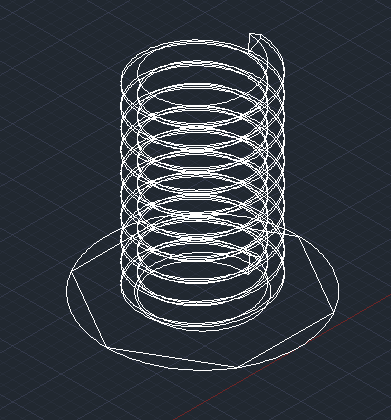

Dan hasilnya..

Jika kita lihat dari view TOP

Okke Lanjuut….
Sekarang kita buat segi tiga dengan menggunakan perintah polygon.
Ketikan POL pada commandline [ENTER]. Masukan angka 3 [ENTER], klik di area mana kita akan membuat objek segit tiga. Klik kanan pilih “Inscribe in Circle“ masukan 0.5

Pada sudut segitiga yang bagian kanan. Bentuk hingga menjadi seperti ini.

Putar objek tersebut, cara memutarnya ada di tutorial bagian 1. Dan move ke ujung helix bagian atas.

Selenjutnya kita lakukan SWEEP dengan cara seleksi objek.
Ketikan SWEEP pada commandline [ENTER]. Klik objek helix nya. Maka hasilnya helix menjad 3d solid.

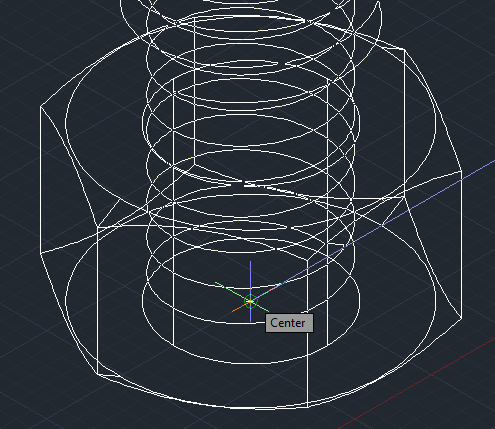

Move titik pusat lingkaran yang bawah ke titik pusat lingkaran mur yang sudah kita buat.
caranya seleksi terlebih dulu helixnya. Ketikan M pada commandline [ENTER]. Klik titik pusat lingkaran helix bagian bawah.
Geser dan simpan di titik pusat lingkaran bawah mur baut yang sudah setengah jadi.
Jika sesuai dengan langkah-langkah di tutorial ini. Maka jika dilihat di posisi TOP


Posisi FRONT

Geser helix tersebut ke bawah. Dengan cara. Seleksi helixnya. Ketikan M pada commandline. Pastikan ortho mode dalam keadaan aktif. Klik di titik 1 lalu klik di titik 2.

Hasilnya…
Rubah view menjadi SW Isometrik dan Visual Style Realistic

Lakukan SUBSTRACK. Ketikan SU pada commandline [ENTER]. klik Objek No.1 tekan spasi. Klik objek No. 2 tekan [ENTER].

 Hasil akhirnya seperti ini.
 Beeeeres deh… agar terlihat sedikit lebih real. Silahkan berikan material.
Ketik MATERIALS pada commandline [ENTER]. maka muncul material browser seperti dibawah. Pilih aluminium.

 Untuk menambahkan material ke mur baut yang sudah kita buat. Seleksi objek mur bautnya . lalu pilih material yang diinginkan. Kali ini saya coba menggunakan Anodized Blue Gray.

Dan beginilah hasil akhirnya.

Semoga bermanfaat.
